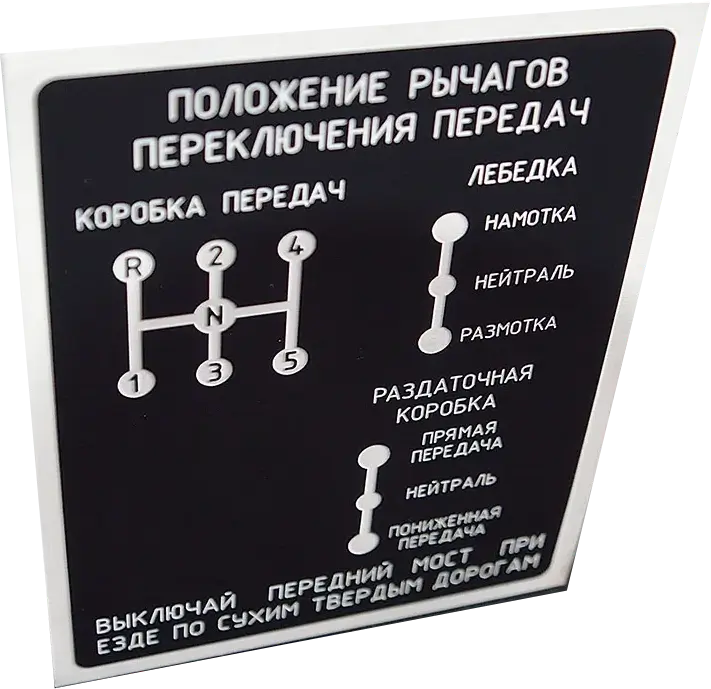

Схема перемикання п’ятиступінчастої коробки передач ЗІЛ-131 має такий алгоритм: задній хід — вліво та вперед, перша передача — вліво та назад. Друга та третя передачі знаходяться в центральному положенні (вперед та назад відповідно), а четверта та п’ята — у крайньому правому ряді (вперед і назад). На твердому покритті порожню вантажівку зазвичай рушають з другої передачі, залишаючи першу виключно для важкого бездоріжжя, маневрування або старту з повним кузовом на крутому підйомі.
Розташування передач та алгоритм роботи куліси
Для впевненого керування важким всюдиходом необхідно довести рухи руки до автоматизму. Класична п’ятиступінчаста механіка цього автомобіля вимагає чіткого розуміння розташування кожної передачі та плавності ходу важеля.
- Задній хід (R): куліса відводиться до упору вліво і з зусиллям штовхається вперед.
- Перша передача: важіль переводиться в крайнє ліве положення і тягнеться на себе.
- Друга передача: з нейтрального положення куліса направляється прямо і штовхається вперед.
- Третя передача: важіль переводиться з центрального положення строго назад.
- Четверта передача: куліса зміщується в правий ряд і штовхається вперед.
- П’ята передача: важіль знаходиться в крайньому правому положенні і тягнеться назад до фіксації.
Запам’ятовування цієї схеми відбувається досить швидко вже після перших годин роботи за кермом. Головне правило при зміні швидкостей — уникати різких ривків і давати шестерням час на входження в зачеплення.
Технічні особливості та будова агрегату
Трансмісія ЗІЛа 131 славиться своєю монументальною витривалістю. Це класична механічна триходова коробка з п’ятьма ступенями для руху вперед і однією швидкістю заднього ходу.
Головна конструктивна особливість полягає в наявності синхронізаторів інерційного типу. Вони встановлені виключно для полегшення включення другої-третьої та четвертої-п’ятої швидкостей. Перша передача та задній хід повністю позбавлені цього механізму, що безпосередньо впливає на специфіку керування вантажівкою.
Саме відсутність синхронізатора на найнижчій передачі зобов’язує водія чекати повної зупинки валів перед тим, як рушити з місця. Спроба силою «встромляти» першу швидкість на ходу неминуче призведе до жорсткого удару по зубцях шестерень і передчасного зносу вузла.
Правила керування: подвійне витискання та перегазування
Досвідчені водії радянських вантажівок і спецтехніки знають, що важкі машини не пробачають недбалого поводження з трансмісією. Щоб агрегат служив довго, переходити на знижені ступені потрібно з обов’язковим використанням перегазування.
- Відпускання газу: педаль акселератора повністю відпускається, а зчеплення витискається до упору.
- Перехід у нейтраль: важіль КПП переводиться в центральне положення, після чого педаль зчеплення відпускається.
- Перегазування: виконується коротке, але акцентоване натискання на педаль газу для підвищення обертів двигуна та вирівнювання кутових швидкостей валів.
- Включення передачі: зчеплення знову витискається, включається потрібна знижена швидкість, потім обидві педалі плавно відпускаються.
Такий старовинний метод повністю компенсує відсутність синхронізаторів на нижчих передачах або їх сильний знос. Регулярне використання подвійного витискання значно береже зубчасті зачеплення і робить хід багатотонної машини більш плавним.
Типові несправності та їхні симптоми
Навіть найнадійніші механічні вузли з часом потребують уваги та профільного обслуговування. Важливо вчасно помітити перші ознаки поломки, щоб уникнути капітального ремонту та простою техніки.
| Симптом несправності | Ймовірна причина | Варіант усунення |
| Швидкості вмикаються із сильним металевим хрускотом | Критичний знос кілець синхронізаторів або неповне вимкнення зчеплення | Регулювання штока зчеплення, заміна синхронізаторів |
| Самовільне вибивання передачі на ходу | Знос фіксаторів, вилок перемикання або ослаблення кріплення підшипників | Відкриття кришки, дефектовка фіксаторів та заміна зношених деталей |
| Підвищений гул коробки під час руху | Нестача трансмісійної оливи, руйнування підшипників валів | Доливання мастильної рідини, повне перебирання агрегату |
| Заїдання та тугий хід важеля перемикання | Забруднення напрямних штоків, залито занадто густу оливу не за сезоном | Промивання механізму, заміна трансмісійної рідини |
При появі будь-якої з перерахованих ознак вантажівку слід зняти з лінії та відправити на діагностику. Ігнорування хрускоту або гулу часто призводить до повного заклинювання валів та руйнування чавунного картера.
Обслуговування та перевірка рівня масла
Довговічність зубчастих зачеплень безпосередньо залежить від обсягу та якості мастила. Контролювати рівень рідини необхідно під час кожного планового технічного обслуговування машини.
Заливна та контрольна пробка розташована на бічній стінці картера. Рівень масла повинен доходити строго до нижнього краю контрольного отвору. Заміна відпрацьованого мастила проводиться тільки на гарячому агрегаті, щоб металева стружка та суспензія не встигли осісти на дно картера. Особливу увагу слід приділяти чистоті сапуна — якщо вентиляційний клапан забиється брудом, надлишковий тиск усередині коробки швидко виштовхне сальники.
Поширені запитання (FAQ)
Яка передача в коробці ЗІЛ-131 є прямою?
П’ята передача має передавальне число 1,00, тобто є прямою. Крутний момент передається від первинного вала на вторинний без зміни кутової швидкості. Саме на цій ступені досягається максимальна паливна економічність при русі по рівній трасі.
Чи можна буксирувати машину з несправною КПП?
Якщо поломка пов’язана із заклинюванням внутрішніх компонентів коробки, перед буксируванням необхідно обов’язково від’єднати карданний вал. Обертання від мостів передаватиметься на заклинений агрегат, що призведе до фатальних пошкоджень роздавальної коробки та самої КПП.
Чи підходить ця схема перемикання для ЗІЛ-130?
Так, базова коробка передач на цивільній моделі ЗІЛ-130 і армійському ЗІЛ-131 ідентична. Схема розташування швидкостей і алгоритм роботи куліси у цих вантажівок повністю збігаються.
