Перевірка генератора на Камазі: покрокова інструкція та методи діагностики

Генераторна установка на вантажівках КамАЗ – це ключовий вузол системи електропостачання, що відповідає за живлення бортової мережі та підзарядку акумуляторів. Відсутність зарядки або нестабільна напруга в 24-вольтовій системі може призвести до швидкої розрядки батарей і неможливості запустити двигун. Діагностику можна провести як безпосередньо на автомобілі, так і на знятому агрегаті, використовуючи мультиметр або контрольну лампу.

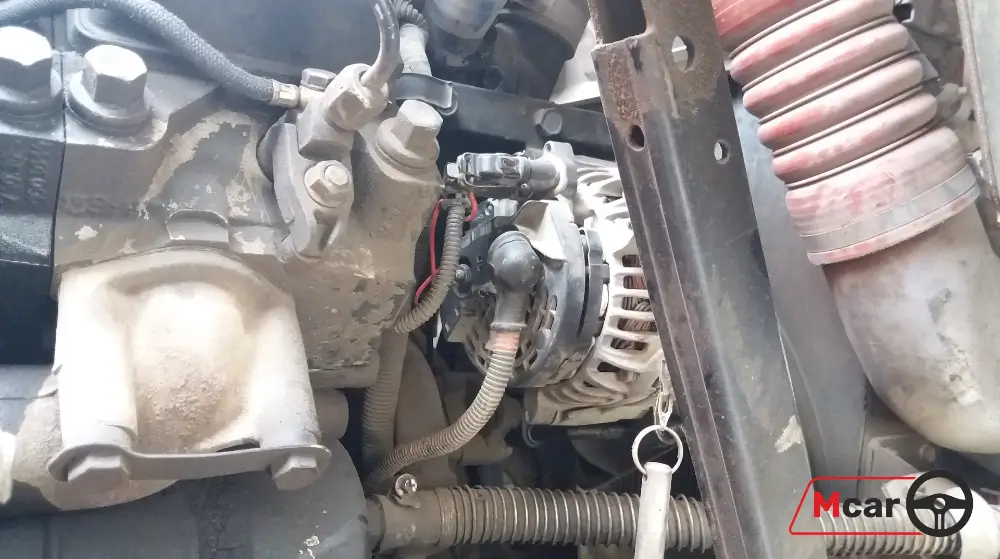

Первинний огляд і діагностика на автомобілі

Перш ніж знімати агрегат для розбирання, необхідно переконатися, що проблема не криється в банальних зовнішніх несправностях. Часто причиною відсутності зарядки стають механічні пошкодження або поганий контакт, які легко виявити візуально.

Слід послідовно перевірити такі елементи, що впливають на роботу електросистеми:

• Натяг приводного ременя. Слабкий натяг призводить до прослизання шківа під навантаженням, через що генератор не видає потрібні оберти. Ремінь не повинен прогинатися більш ніж на 15-20 мм при натисканні пальцем.
• Стан клем і проводів. Окислені контакти на виводі «+» або на масі створюють опір, що перешкоджає проходженню струму. Перевірте затягування гайок і цілісність ізоляції проводів, що йдуть до акумулятора і замка запалювання.
• Запобіжники. У монтажному блоці необхідно перевірити плавкі вставки, що відповідають за ланцюг збудження генератора і контрольні прилади.

Якщо візуальний огляд не виявив дефектів, а індикатор розряду на панелі приладів продовжує горіти або вольтметр показує низькі значення, переходять до інструментальної перевірки.

Перевірка напруги мультиметром

Найнадійніший спосіб оцінити працездатність системи без зняття вузла – замір напруги на клемах акумулятора при працюючому двигуні. Для цього знадобиться звичайний побутовий мультиметр, переключений у режим вимірювання постійної напруги (DC 200V).

Процедура заміру виконується в кілька етапів для отримання об’єктивної картини:

• Заміряйте напругу на акумуляторах при заглушеному двигуні (норма близько 24-25 В).
• Запустіть двигун і дайте йому попрацювати на середніх обертах.
• Знову заміряйте напругу на клемах АКБ. Справний генератор має видавати від 27,5 до 28,5 Вольт.
• Увімкніть споживачі енергії (фари, пічку). Напруга може незначно просісти, але не має падати нижче 26,5 Вольт.

Якщо напруга не піднімається вище значень заглушеного мотора або, навпаки, перевищує 30 Вольт (перезаряд), значить, несправність знаходиться всередині генератора або в реле-регуляторі.

Перевірка знятого генератора і його компонентів

Якщо діагностика на машині підтвердила несправність, агрегат необхідно демонтувати, очистити від бруду і розібрати. Повне дефектування дає змогу точно визначити, який саме елемент вийшов з ладу – щітки, регулятор, діодний міст або обмотки.

Перевірка щіткового вузла і контактних кілець

Щітки передають струм на ротор, і їх знос є природною причиною відмови генератора. Необхідно відкрутити гвинти кріплення щіткового вузла, витягти його і оцінити залишкову висоту графітових стрижнів.

Огляд цього вузла передбачає перевірку рухливості та стану поверхні:

• Щітки повинні вільно переміщатися у своїх каналах, не зависаючи.
• Висота щіток має бути не менше 8-10 мм (точні дані залежать від моделі генератора, наприклад, Г-273).
• Контактні кільця на роторі не повинні мати глибоких борозен і слідів сильного підгоряння.

У разі критичного зносу або поломки пружин щітковий вузол підлягає заміні в зборі.

Перевірка реле-регулятора напруги

Реле-регулятор («шоколадка») відповідає за стабілізацію вихідної напруги в заданих межах. Його несправність найчастіше проявляється в перезаряді (википанні акумуляторів) або повній відсутності збудження.

Для перевірки регулятора знадобиться джерело живлення з регульованою напругою і контрольна лампа:

• Підключіть лампу до щіток або виводів, що йдуть на обмотку збудження.
• Подайте на вхід регулятора напругу 24 В – лампа повинна горіти.
• Плавно підвищуйте напругу. При досягненні порога в 28-29 В лампа повинна згаснути.

Якщо лампа не гасне при підвищенні напруги або не загоряється зовсім, реле-регулятор несправний і потребує заміни.

Діагностика діодного моста (випрямляча)

Діодний міст перетворює змінний струм на постійний. Вихід з ладу навіть одного діода (пробій або обрив) істотно знижує потужність генератора. Перевірка здійснюється мультиметром у режимі «продзвонки» діодів.

Кожен діод перевіряється індивідуально в обох напрямках:

• В один бік діод повинен пропускати струм (прилад покаже опір близько 400-800 Ом).
• У зворотний бік опір має прагнути до нескінченності.

Якщо діод пропускає струм в обидва боки (коротке замикання) або не пропускає ні в один (обрив), випрямний блок необхідно перепаяти або замінити цілком.

Перевірка обмоток статора і ротора

Найскладніша частина ремонту – виявлення міжвиткових замикань або обривів в обмотках. Спочатку візуально оглядають ізоляцію на предмет потемніння і запаху гару, що свідчить про перегрів.

Інструментальна перевірка обмоток виконується омметром:

• Ротор: Виміряйте опір між контактними кільцями. Він має становити кілька Ом (зазвичай 3-5 Ом). Також перевірте відсутність замикання на корпус (один щуп на кільце, другий на вал ротора).
• Статор: Перевірте цілісність обмоток, по черзі вимірюючи опір між виводами фаз. Він має бути однаковим і дуже низьким. Опір між будь-якою обмоткою і корпусом статора має бути нескінченним.

Замикання обмотки на корпус однозначно вимагає заміни відповідної частини генератора.

FAQ: Часті запитання

Яка нормальна напруга генератора на КамАЗі? Нормальною вважається напруга в діапазоні 27,5-28,5 Вольт при працюючому двигуні. Під навантаженням допускається незначне зниження, але не нижче 26,5 Вольт.

Як перевірити генератор КамАЗ «на іскру»? Перевіряти генератор замиканням силового проводу на масу («на іскру») категорично заборонено. Це гарантовано виведе з ладу діодний міст і може пошкодити реле-регулятор. Використовуйте тільки вольтметр або мультиметр.

Чому генератор дає перезаряд (більше 30 Вольт)? Основна причина перезаряду – несправність реле-регулятора напруги, яке не відсікає струм збудження при підвищенні обертів. Також причиною може бути поганий контакт маси регулятора з корпусом генератора.

Чи можна ставити генератор більшої потужності? Так, встановлення потужнішого генератора (наприклад, на 80 або 90 Ампер замість штатного) допустиме і навіть корисне, якщо на автомобілі встановлено додаткове електрообладнання або автономний обігрівач. Головне, щоб збігалися посадочні місця і діаметр шківа.
