Порядок роботи циліндрів ЗІЛ 130: детальна схема і принцип налаштування двигуна

Порядок роботи циліндрів двигуна ЗІЛ 130 – це суворо задана послідовність тактів робочого ходу, яка відповідає формулі 1-5-4-2-6-3-7-8. Саме за цим алгоритмом відбувається займання паливно-повітряної суміші в камерах згоряння класичного V-подібного восьмициліндрового мотора. Без розуміння цієї схеми неможливо грамотно виставити запалювання, правильно під’єднати бронепроводи або відрегулювати теплові зазори газорозподільного механізму.

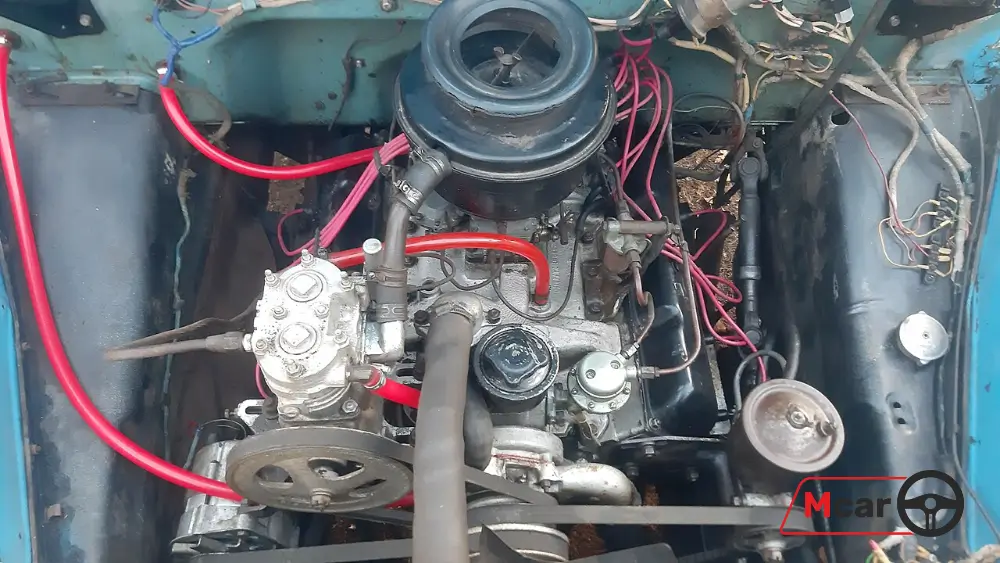

Як влаштована нумерація циліндрів на блоці двигуна

Щоб розібратися з порядком запалювання, необхідно чітко розуміти фізичне розташування «горщиків» у самому блоці. Це базова інформація для будь-якого подальшого обслуговування мотора.

• Правий ряд (за ходом руху): тут розташовані циліндри під номерами 1, 2, 3 і 4, причому відлік починається від радіатора охолодження до маховика.
• Лівий ряд (за ходом руху): на цьому боці, тобто з боку водія, розташовані циліндри з номерами 5, 6, 7 і 8, також за порядком від передньої частини до задньої.
• Перший циліндр: завжди розташований спереду праворуч, він виступає головним орієнтиром під час встановлення поршня у верхню мертву точку (ВМТ) такту стиснення.

Запам’ятати цю конфігурацію досить легко, якщо візуально розділити двигун навпіл. Весь пасажирський бік – це перша четвірка, а водійський – друга.

Вплив схеми роботи на регулювання клапанів

Правильне налаштування теплових зазорів клапанів нерозривно пов’язане з послідовністю роботи циліндрів. Регулювання здійснюється поетапно, з поворотом колінчастого вала на певний градус.

Спочатку поршень першого циліндра виводиться у ВМТ такту стиснення за спеціальними мітками на шківі колінвала та кришці розподільних шестерень. Потім колінвал провертається рівно на 90 градусів для кожного наступного кроку відповідно до заводської схеми запалювання.

Такий покроковий підхід гарантує, що кулачки розподільного вала будуть знаходитися в правильному положенні. В результаті зазори впускних і випускних клапанів вийдуть максимально точними.

Поширені помилки при підключенні бронепроводів

Багато поломок у системі запалювання пов’язані з банальною неуважністю під час складання. Найчастіше плутанина виникає під час заміни свічок або зняття розподільника.

• Обертання ротора: важливо враховувати, що бігунок у трамблер ЗІЛ-130 обертається за годинниковою стрілкою, і дроти потрібно вставляти в кришку строго в цьому ж напрямку.
• Зсув першого проводу: гніздо для проводу першого циліндра на кришці трамблера позначено спеціальною цифрою «1», від якої і починається весь подальший відлік.
• Перехресне підключення: переплутати сусідні дроти дуже легко, що одразу призведе до сильних пострілів у карбюратор або глушник.
• Прокладання кабелів: високовольтні дроти не можна укладати внатяг або допускати їхнього щільного зіткнення з гарячими випускними колекторами.

Досить один раз перевірити ще раз схему підключення перед запуском стартера, щоб зберегти нерви і час. Будь-яке відхилення від алгоритму загрожує повною відмовою мотора заводитися.

Поширені запитання (FAQ)

Що буде, якщо переплутати порядок роботи циліндрів при підключенні запалювання?

Двигун почне сильно троїти, з’являться характерні хлопки у впускний колектор або глушник. За сильної плутанини у високовольтних проводах мотор просто не запуститься, а стартер крутитиме колінвал вхолосту.

Звідки правильно дивитися на двигун для визначення правого і лівого ряду?

Нумерація і визначення сторін завжди здійснюються по ходу руху автомобіля. Потрібно уявити посадку на водійському місці: праворуч буде ряд з 1 по 4 циліндр, а зліва – з 5 по 8.

Чому інженери обрали саме таку послідовність спалахів?

Схема 1-5-4-2-6-3-7-8 розроблена для максимально рівномірного розподілу навантаження на шатунні шийки колінчастого вала V-подібного мотора. Це ефективно знижує вібрації, забезпечує рівну роботу і відчутно подовжує загальний ресурс силового агрегату.
