Як перевірити стартер на КАМАЗі?

Стартер, який відмовляється крутити двигун — одна з найнеприємніших проблем для будь-якого водія КАМАЗа, здатна зупинити роботу надовго. Однак не завжди проблема криється в самому стартері. Часто причина може бути в поганих контактах або розряджених акумуляторах. Перш ніж знімати важкий агрегат, важливо провести правильну покрокову діагностику, яка допоможе точно визначити джерело несправності. У цій статті ми розберемо, як перевірити стартер спочатку на автомобілі, а потім, при необхідності, і після зняття.

Етап 1: Перевірка стартера без зняття з автомобіля

Цей етап — найважливіший, оскільки він дозволяє виключити зовнішні проблеми і заощадити масу часу і сил. Перш ніж лізти до самого стартера, переконайтеся, що проблема не в системі живлення. Для цього вам знадобиться мультиметр або контрольна лампа, а також силовий провід або стара потужна викрутка. Увага: всі роботи проводьте при затягнутому ручному гальмі і в нейтральному положенні КПП!

1. Перевірте акумулятори та контакти. Система КАМАЗа працює від 24 вольт. Переконайтеся, що обидві акумуляторні батареї (АКБ) заряджені, а клеми на них і на самому стартері чисті та щільно затягнуті. Особливу увагу приділіть дроту «маси», який йде від рами на двигун. Окислений або ослаблений контакт в цьому місці — одна з найчастіших причин, через яку стартер «не тягне».
2. Перевірте керуючий сигнал на втягувальне реле. На втягувальному реле стартера є тонкий провід (зазвичай в окремій фішці). Саме на нього подається напруга при повороті ключа в замку запалювання. Попросіть помічника повернути ключ «на старт», а самі в цей момент перевірте мультиметром або «контролькою» наявність напруги на цій клемі. Якщо напруги немає — проблема в замку запалювання, реле стартера або проводці. Якщо напруга є, а стартер мовчить або тільки клацає — йдемо далі.
3. Запустіть стартер безпосередньо. Цей метод дозволяє повністю виключити всю бортову проводку. Візьміть товстий провід (або стару викрутку з ізольованою ручкою) і акуратно замкніть між собою силовий плюсовий болт на втягувальному реле (до нього підходить товстий кабель від АКБ) і клему керуючого проводу. Якщо стартер запрацював у штатному режимі — проблема точно в ланцюзі управління (замок, реле, проводка). Якщо ж стартер як і раніше тільки клацає або не реагує, значить, несправність всередині самого агрегату.

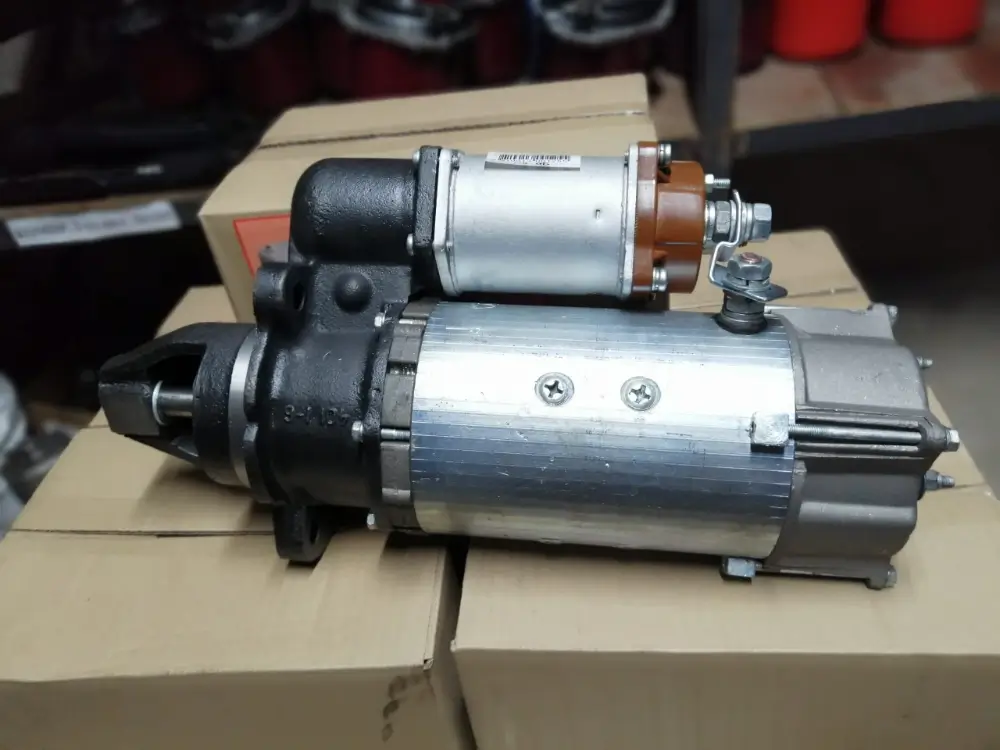

Етап 2: Детальна перевірка знятого стартера

Якщо діагностика на автомобілі показала, що проблема саме в стартері, його доведеться демонтувати для подальшої перевірки. Цей етап дозволяє точно визначити, який саме вузол вийшов з ладу — втягувальне реле, щітки або сам електродвигун. Для перевірки знадобиться заряджений акумулятор (або два, з’єднані послідовно для отримання 24В) і товсті дроти-«прикурювачі».

Перш ніж підключати дроти, надійно закріпіть стартер на стійкій поверхні або затисніть його в лещатах, так як при запуску він створює великий крутний момент і може сильно смикнутися. Нижче наведені основні тести для виявлення несправностей.

• Перевірка втягуючого реле. Ця деталь виконує дві функції: висуває бендикс і замикає силові контакти для живлення електродвигуна. Підключіть клему «мінус» від акумулятора до корпусу стартера. Потім подайте «плюс» на керуючу клему втягуючого реле. Ви повинні почути чіткий клацання, і шестерня бендикса повинна різко висунутися вперед. Якщо цього не відбувається або бендикс рухається мляво, реле несправне. Якщо бендикс висунувся, не відключаючи живлення, перевірте мультиметром в режимі прозвонки два силових болта на реле — між ними повинен з’явитися контакт (ланцюг замкнувся). Якщо контакту немає — згоріли «п’ятаки» всередині реле.
• Перевірка роботи електродвигуна. Щоб перевірити сам двигун стартера в обхід втягуючого реле, підключіть «мінус» від АКБ до корпусу. «Плюс» подайте безпосередньо на нижній силовий болт втягуючого реле (той, що з’єднаний з обмоткою стартера). Двигун повинен почати обертатися з високою швидкістю. Якщо обертання немає, воно слабке або супроводжується сильним іскрінням в районі щіткового вузла, значить, проблема в зношених щітках, якорі або обмотці статора.
• Комплексна перевірка в зборі. Цей тест імітує реальну роботу. Підключіть «мінус» до корпусу. Потім з’єднайте перемичкою плюсову клему на втягувальному реле з керуючою клемою. Після цього подайте «плюс» від акумулятора на цю ж плюсову клему. В результаті справний стартер повинен одночасно висунути бендикс і почати обертати вал.

Така покрокова перевірка дозволяє з 100% впевненістю визначити несправний вузол. Найчастіше на КАМАЗах виходять з ладу п’ятаки (контакти) у втягувальному реле або зношуються щітки. Ці деталі можна замінити, не купуючи стартер у зборі, що значно економить кошти на ремонті.

Висновок

Діагностика стартера на КАМАЗі — завдання, що вимагає методичного підходу. Завжди починайте з найпростіших і очевидних речей: стану акумуляторів і надійності всіх електричних з’єднань. Тільки переконавшись, що проблема не в зовнішньому ланцюзі, варто переходити до перевірки і демонтажу самого стартера. Правильне визначення причини несправності не тільки прискорить ремонт, але і вбереже від зайвих витрат і простою техніки.
