За що відповідає блок комфорту Гольф 4: повний список функцій і діагностика

Блок комфорту (Comfort Control Module, CCM) у Volkswagen Golf 4 – це ключовий електронний вузол, що керує допоміжними системами кузова. Він виступає сполучною ланкою між фізичними перемикачами (кнопками, личинками замків) і виконавчими механізмами, передаючи сигнали, зокрема і по шині CAN-Comfort. Розуміння його функціоналу необхідне для точної діагностики електрики, оскільки поломку цього блоку часто плутають з несправністю дверних замків або проводки.

Основні функції блоку комфорту

Головне завдання модуля – інтелектуальне управління електропакетом автомобіля, забезпечення безпеки та зручності експлуатації. Залежно від комплектації (Basis, Trendline, Highline), набір опцій може відрізнятися, але базовий функціонал залишається незмінним для всієї платформи PQ34.

Список систем, за роботу яких відповідає блок комфорту:

• Центральний замок (ЦЗ): Керування відчиненням і зачиненням усіх дверцят, замка багажника і лючка бензобака, включно з функцією автоматичного замикання під час набору швидкості (понад 15 км/год).
• Електричні склопідіймачі: Контроль моторів стекол, реалізація функції доводчиків (закриття вікон за утримання ключа) і захист від защемлення.
• Керування салонним світлом: Плавне увімкнення та загасання плафонів освітлення під час відчинення дверцят або виймання ключа із замка запалювання (функція «ввічливе світло»).
• Зовнішні дзеркала: Регулювання положення дзеркальних елементів, їхній обігрів і, в рідкісних комплектаціях, електроскладання.
• Штатна сигналізація та іммобілайзер: Блок зчитує сигнали з кінцевиків дверцят, капота та багажника, керуючи звуковою сиреною та світловою індикацією в разі спроби злому.
• Дистанційне керування (радіоканал): Приймання сигналу від штатного брелока-ключа на частоті 433 МГц або 315 МГц (залежно від ринку збуту) для керування ЦЗ.
• Люк: Взаємодія з електроприводом люка, включно з його автоматичним закриттям разом зі склом.

Саме цей модуль обробляє сигнали від мікриків (мікровимикачів) у замках дверцят і відправляє команди на мотори, тому за збоїв у його роботі відмовляє одразу група систем.

Де знаходиться блок комфорту в Golf 4

Для проведення діагностики, заміни або перевірки контактів необхідно дістатися до фізичного розташування пристрою. На відміну від багатьох сучасних авто, в «четвертому» Гольфі доступ до блоку відносно простий і не вимагає розбору половини салону.

Розташування модуля і доступ до нього:

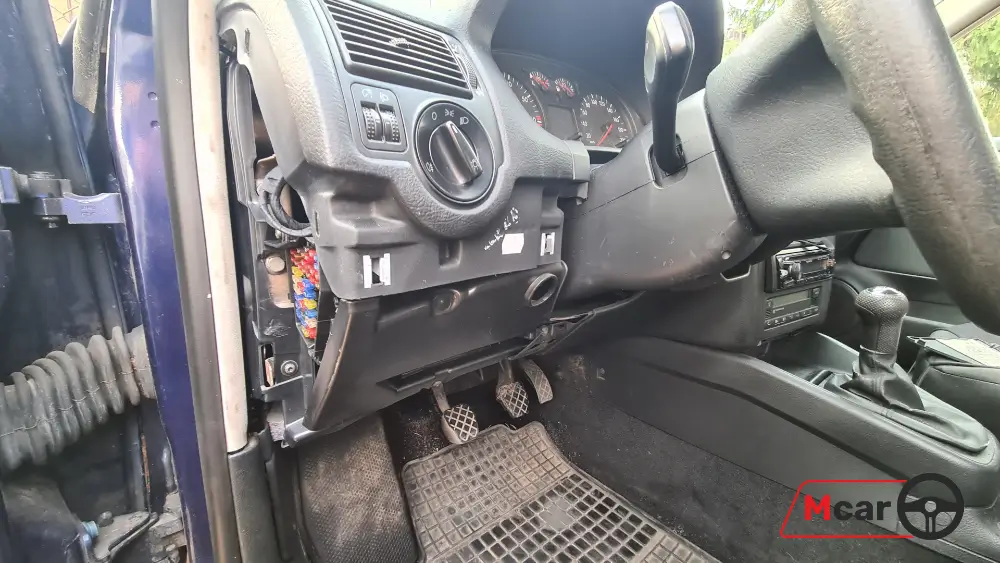

1. Блок розташований під панеллю приладів (торпедо) з боку водія, лівіше від рульової колонки.
2. Він закріплений у спеціальному кронштейні безпосередньо над блоком реле і запобіжників.
3. Для демонтажу необхідно зняти нижній пластиковий кожух торпедо над педальним вузлом (кріпиться на гвинтах Torx T20).
4. Візуально являє собою чорну пластикову коробку з двома широкими роз’ємами (зазвичай на 23 і 15 контактів), до яких підходить масивний джгут проводів.

Важливо пам’ятати, що блок комфорту не герметичний, а його розташування робить його вразливим для вологи, яка може потрапляти до салону через ущільнювачі лобового скла або технологічні отвори моторного щита.

Симптоми несправності та діагностика

Вихід з ладу блоку комфорту рідко відбувається миттєво, найчастіше цьому передують періодичні «глюки» електроніки. Діагностику найкраще проводити за допомогою сканера VCDS (Вася Діагност), опитуючи 46-ю адресу (Блок комфорту).

Характерні ознаки поломки модуля або його ланцюгів:

• Хаотична робота замків: Мимовільне відчинення або зачинення дверцят під час руху або на стоянці.
• Відмова склопідйомників: Скло не реагує на кнопки, рухається ривками або не працює функція автоматичного підняття.
• Проблеми зі світлом: Салонне освітлення не гасне або не вмикається під час відчинення дверей (за умови справності самих кінцевиків у замках).
• Відсутність зв’язку з блоком: Діагностичний сканер не бачить 46-й блок або видає помилку «Немає зв’язку з блоком управління комфорту» (Data Bus for Comfort System).
• Не працює дистанційний ключ: Машина перестає реагувати на натискання кнопок на ключі, при цьому повторна процедура прив’язки (адаптації) ключа не проходить.

Якщо спостерігаються зазначені симптоми, проблема може криється не тільки в самій платі блоку (тріщини пайки, згорілі доріжки), а й у гнилій проводці в порозі водія, де проходять основні лінії живлення і CAN-шини.

Сумісність і номери деталей

Під час заміни блоку, що вийшов з ладу, критично важливо підбирати запчастину строго за каталожним номером VAG. Зовні однакові коробки мають різну апаратну начинку, частоти радіоканалу і протоколи обміну даними.

Нюанси підбору блоку комфорту 1J0 959 799:

• Буквений індекс: Найпопулярніші версії мають індекси AH, Q, J, S. Букви визначають комплектацію (2 або 4 електросклопідіймачі) і тип ключа (звичайний або викидний).
• Частота радіоканалу: Європейські версії працюють на частоті 433 МГц, американські – 315 МГц. Блок з іншою частотою не побачить ваші рідні ключі.
• Версія CAN-шини: На Golf 4 використовували різні покоління протоколів передавання даних, встановлення несумісного блоку призведе до конфлікту з приладовою панеллю і блоками керування дверей.

Перед купівлею б/в запчастини обов’язково звіряйте повний номер, включно з літерним суфіксом, зі своїм старим блоком, щоб уникнути необхідності переписування проводки і перепрограмування інших систем.
