Модуль ввода вывода: ключевое звено в системах автоматизации

Современные автоматизированные системы требуют эффективного взаимодействия между контроллерами и внешними устройствами — датчиками, исполнительными механизмами, панелями оператора и другим оборудованием. Для обеспечения такого обмена сигналами используется модуль ввода вывода — неотъемлемый компонент любой системы автоматизации.

Модуль ввода вывода — это устройство, которое служит интерфейсом между системой управления (например, ПЛК) и объектом управления. Он обеспечивает прием сигналов от внешних источников (ввод) и передачу команд или управляющих воздействий (вывод). Такие модули могут работать с аналоговыми и дискретными сигналами, обеспечивая гибкость и масштабируемость систем.

В условиях украинской промышленности, где активно внедряются цифровые технологии и модернизируются производственные линии, модули ввода вывода становятся основой построения надежных, гибких и адаптивных решений.

Назначение и принципы работы

Главная задача модуля — конвертация и передача информации от физических процессов к контроллеру и обратно. Например:

• Сигнал от датчика температуры поступает на вход модуля, преобразуется и передается в ПЛК.
• Команда на включение двигателя передается с ПЛК на выход модуля, а далее — на реле или привод.

Модули ввода вывода бывают:

• Дискретные — работают с бинарными сигналами (вкл/выкл).
• Аналоговые — обрабатывают сигналы в виде напряжения (0–10 В), тока (4–20 мА), температуры и других непрерывных величин.
• Комбинированные — сочетают аналоговые и дискретные каналы.
• Цифровые (сетевые) — поддерживают интерфейсы Modbus, Profibus, CANopen, EtherCAT и др.

Каждый модуль содержит цепи защиты, фильтрации, усиления сигнала и преобразования формата данных, что обеспечивает стабильную и безопасную работу даже в условиях помех и нестабильного электропитания.

Где применяются модули ввода вывода

Модули ввода вывода находят широкое применение в самых разных сферах:

• Промышленная автоматизация — управление конвейерами, станками, насосами, печами.
• Сельское хозяйство — мониторинг микроклимата, управление поливом, вентиляцией.
• Энергетика — контроль состояния линий, трансформаторов, систем АСКУЭ.
• Здания и ЖКХ — диспетчеризация отопления, вентиляции, освещения.
• Транспорт — автоматизация подвижного состава, управление движением.
• Логистика и склад — контроль ворот, транспортеров, датчиков перемещения.
• Химическая и пищевая промышленность — прецизионное дозирование, контроль среды.

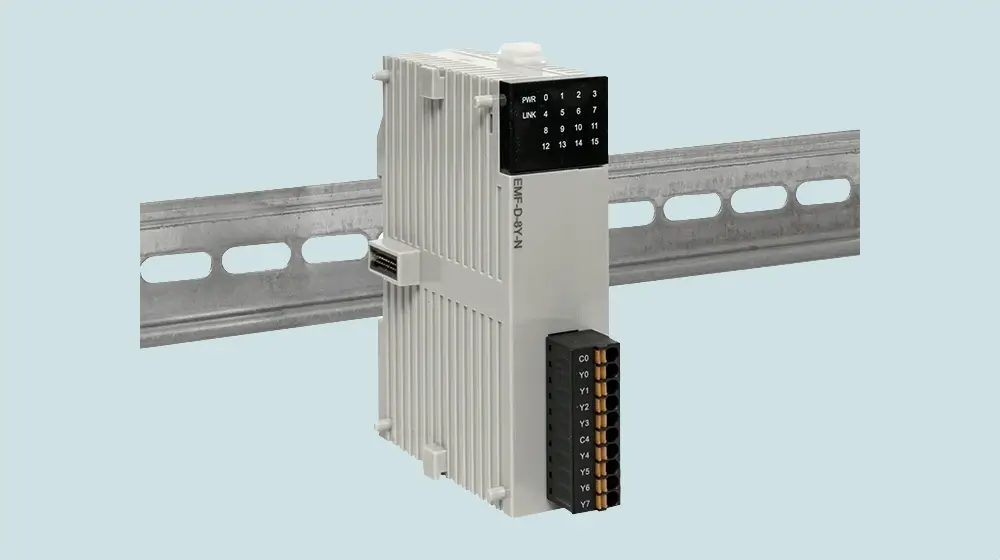

На украинском рынке особенно востребованы модули ввода вывода, поддерживающие международные протоколы, с возможностью установки на DIN-рейку, что позволяет интегрировать их в существующие щиты автоматизации.

Виды модулей ввода вывода: основные типы

1. По типу сигнала

• Дискретные модули: принимают и передают логические уровни — 0 или 1.
• Аналоговые модули: работают с диапазонами (например, 0–10 В, 4–20 мА).
• Специализированные: модули считывания импульсов, работы с энкодерами и т.д.

2. По архитектуре

• Централизованные: устанавливаются внутри одного шкафа управления, соединяются с ПЛК напрямую.
• Децентрализованные: размещаются рядом с объектом управления, соединяются с ПЛК по сетевым протоколам.
• Распределенные системы ввода/вывода (remote I/O): передача данных по Ethernet, Profibus, Modbus TCP и другим протоколам.

3. По методу подключения

• Проводные модули: классические решения на клеммах.
• Модули с разъемами: быстрая замена и тестирование.
• Беспроводные решения: используются реже, но применимы в труднодоступных местах.

4. По уровню защиты

• IP20 — для установки внутри шкафов.
• IP65/IP67 — для монтажа в полевых условиях без дополнительной защиты.

Выбор конкретного типа зависит от особенностей проекта, требований к надежности и среды эксплуатации.

Как выбрать модуль ввода вывода: советы специалиста

Перед тем как купить модуль ввода вывода, нужно учесть следующие параметры:

1. Тип сигналов — дискретные, аналоговые, импульсные или смешанные.
2. Количество каналов — учтите как текущие, так и возможные будущие задачи.
3. Совместимость с контроллером — протоколы связи и питание.
4. Условия эксплуатации — температура, влажность, вибрации, электромагнитные помехи.
5. Способ монтажа — DIN-рейка, корпус, щит или полевое размещение.
6. Функции защиты — от короткого замыкания, перенапряжения, обратной полярности.
7. Возможность горячей замены — полезно для непрерывных процессов.

Также обратите внимание на наличие технической документации, поддержку украинского языка в ПО и наличие сервисного центра производителя на территории Украины.

Преимущества использования модулей ввода вывода

Внедрение модулей ввода вывода в систему управления дает множество преимуществ:

• Гибкость масштабирования — легко добавлять новые сигналы без полной переделки системы.
• Снижение затрат на кабельные трассы — особенно при использовании децентрализованных решений.
• Быстрая интеграция в SCADA и ПЛК — поддержка стандартных протоколов.
• Повышение надежности — наличие диагностики, изоляции и фильтрации.
• Энергоэффективность — современные модели минимизируют потребление и тепловыделение.
• Удобство технического обслуживания — съемные клеммы, индикаторы статуса, самодиагностика.

Такие решения позволяют автоматизировать даже сложные и распределенные системы, делая управление производством или объектом эффективным и управляемым в режиме реального времени.

Модуль ввода вывода — это сердце любой современной системы автоматизации. Он обеспечивает связь между физическим миром и логикой контроллера, позволяя оперативно собирать данные и передавать управляющие команды.

На украинском рынке представлено множество моделей, отличающихся по функциям, типам сигналов и способу подключения. При правильном выборе и грамотной интеграции модули ввода вывода обеспечивают устойчивую и надежную работу систем — от простых станков до сложных распределенных сетей управления.

Инвестируя в качественный модуль ввода вывода, вы получаете не просто интерфейс, а фундамент для эффективного, безопасного и гибкого управления вашими процессами.
