Принцип работы заправочных пистолетов

Действующие системы работы АЗС направлены на обеспечение безопасности, точности расчета объема топлива и удобства при заправке транспортных средств. Неотъемлемой частью этого процесса является использование заправочного пистолета, обеспечивающего передачу нефтепродуктов из резервуара заправочной станции в бак автомобиля.

Особенности конструкции

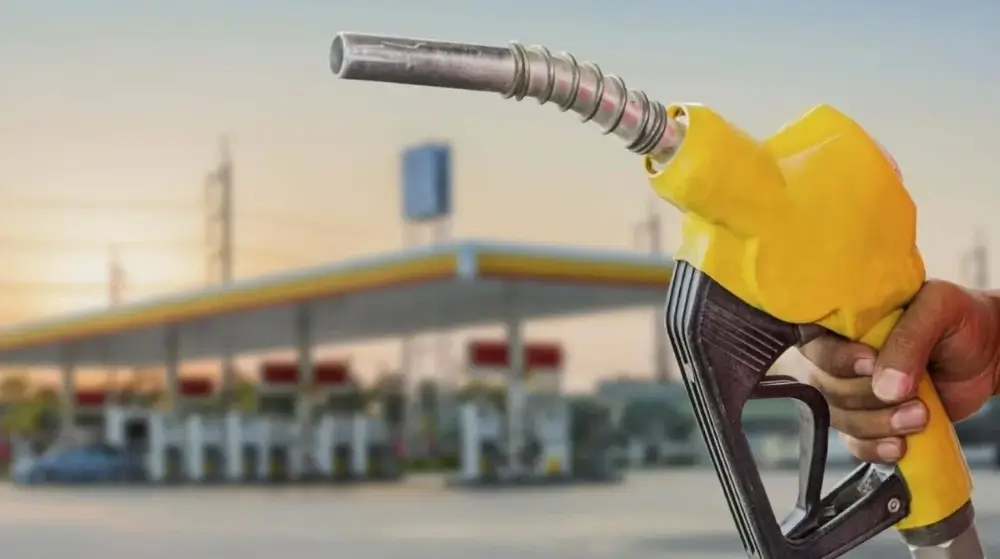

Заправочный пистолет — часть топливораздаточной системы, соединяющую раздаточный кран с заливной горловиной топливного бака автомобиля.

Основные элементы конструкции включают:

• корпус;
• патрубок;
• рычаг управления;
• клапан;
• курок;
• механизм автоматического отключения;
• защитные элементы, исключающие вероятность возникновения обратного потока и утечки.

Корпус устройства изготавливается из алюминиевых или других стойких к агрессивной среде сплавов, выдерживающих длительное воздействие нефтепродуктов. Внутри располагается система каналов для перекачки топлива.

Патрубок направляет поток нефтепродукты непосредственно в бак. Внешняя часть пистолета оборудована курком — элементом для регулировки интенсивности подачи автобензина.

Встроенный обратный клапан – защитная часть конструкции, предотвращающая утечку нефтепродуктов при несанкционированном отсоединении пистолета от шланга топливоподачи.

Устройства дополнительно могут оснащаться поворотной муфтой для удобной манипуляции в момент заправки.

Большинство моделей дополнительно предусматривают функцию блокировки курка, исключающую необходимость водителю удерживать его вручную на протяжении заправки. Однако эта функция автоматически деактивируется при срабатывании защитного механизма, чтобы исключить переполнение бака и разлив нефтепродуктов.

Принцип работы

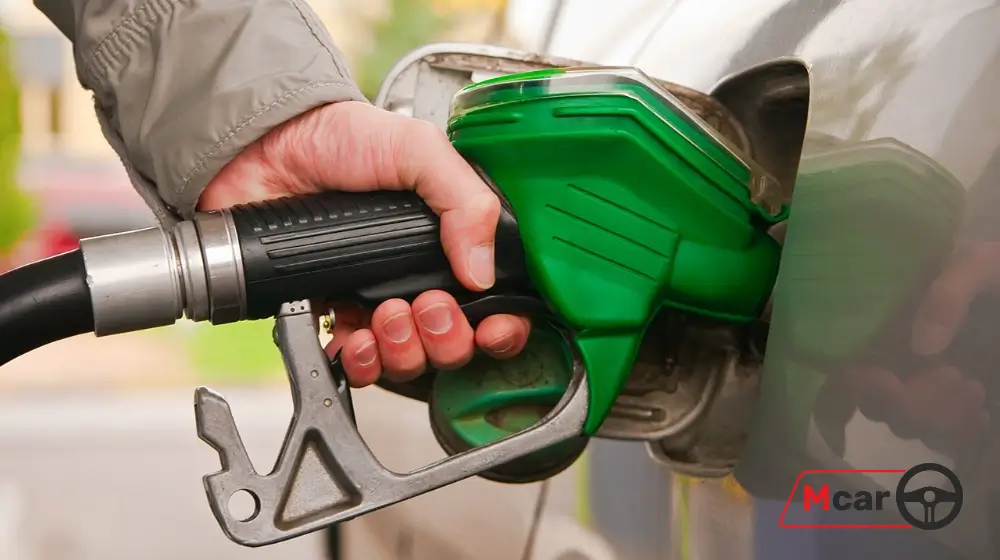

Работа заправочного пистолета основана на гидромеханических и аэродинамических принципах. При подключении устройства к системе топливораздачи и нажатии на курок, автобензин поступает из резервуара через шланг и патрубок в бак автомобиля. Система управления потоком обеспечивает точную регулировку интенсивности подачи.

Один из важнейших элементов — это система автоматического отключения, срабатывающая при полном заполнении бака. В ее основе положен эффект Вентури, суть которого в следующем: рядом с основным топливным каналом расположен небольшой воздушный канал, соединенный с чувствительным механизмом внутри пистолета. Пока конец патрубка находится в пустой горловине бака, воздушный канал остается в открытом положении, обеспечивая свободную циркуляцию воздуха. Как только уровень топливной жидкости перекрывает отверстие, создается вакуум, активирующий механизм отключения подачи — курок отпускается, и работа насоса колонки АЗС прекращается.

Процесс полностью автоматизирован и значительно снижает риск пролива. Также он делает заправку безопасной и удобной, не требуя постоянного контроля со стороны пользователя.

Для работы с разными типами нефтепродуктов могут использоваться различные типы пистолетов, отличающиеся по следующим параметрам:

1. Диаметр патрубка.
2. Материал уплотнителей.
3. Механизм подачи.

Выбор конкретной модели зависит от параметров насосного оборудования и характеристик самого топлива.

Эффективность, надежность и безопасность — ключевые характеристики, которыми должен обладать качественный заправочный пистолет. Именно поэтому при выборе подобных устройств следует учитывать не только их технические параметры, но и соответствие стандартам качества, тип используемого топлива и условия эксплуатации.
